Acryo?4K制冷機
Acryo? 4K制冷機能夠提供低于4K的低溫環境，廣泛應用于電學、光學、熱學、紅外探測器、級聯激光器、THz成像、磁學、中子散射、DLTS、FTIR光譜、X-ray、高壓(DAC)、高能、基質隔離、低溫冷阱、離子阱、冷分子、微波器件、低噪音放大器、單光子探測、Squid、TES和量子器件等。
Acryo? 4K制冷機標配真空樣品環境，具有變溫范圍大、操作簡單和應用范圍廣等特點，有多款GM制冷機冷頭和脈管機冷頭供選擇，可選配銦密封腔的氦氣樣品環境、定制不同尺寸的樣品空間、超高真空兼容、低震動組件、多種窗材和多種真空電貫穿等。

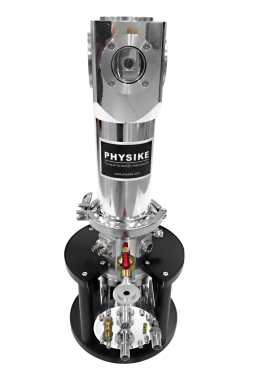

典型Acryo-4K-1制冷機
| Acryo-4K-1制冷機典型特性 | |||
冷頭類型 | 4K GM | 標稱二級冷頭制冷量 | 160mW |
| 標稱溫度范圍 | 2.5K-325K | 初始降溫時間 | 120分鐘 |
| 樣品環境 | 真空 | 溫度穩定性 | ±25mK |
| 氦氣壓縮機 | 變頻風冷式 | ||
| Acryo-4K制冷機選配 | |
冷頭制冷量 | 不同制冷量的GM制冷機或脈管機 |
| 低震動選件 | 冷頭懸浮減震、柔性波紋管和氦氣交換腔、閥體分離脈管機、低振動低漂移設計 |
| 高溫選件 | 500K或800K高溫臺 |
| 樣品環境 | 銦密封腔的氦氣環境、超高真空兼容 |
| 樣品腔尺寸 | 超緊湊型、超大型樣品空間 |
| 真空貫穿 | 多針/SMA/2.92mm/2.4mm/1.85mm/1.0mm，BNC/Triax BNC、光纖、氣氛導入等 |
| 窗材 | 透射γ光、χ光、UV、Vis、IR、THz、Mylar、Kapton、鋁窗、鈹窗、釩窗等 |
樣品托 | PUCK、LCC、DIP等電學樣品托、光學透射樣品托、探針樣品托、太陽能電池樣品托、熱輸運樣品托、比熱樣品托、介電測試樣品托等 |
| 測試引線 | 低溫雙絞線、柔性同軸、微波半鋼纜和三同軸電纜 |
| Acryo? 4K制冷機示例 | ||
|
|
|

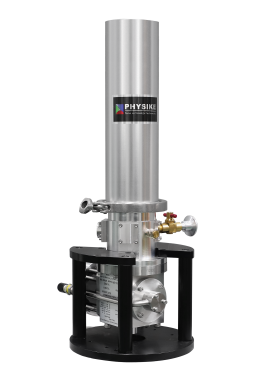

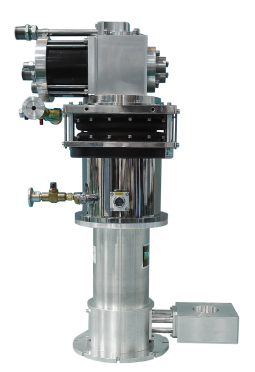

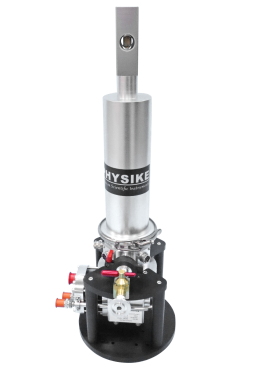

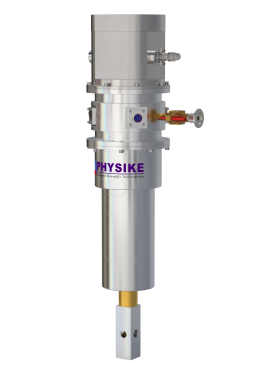

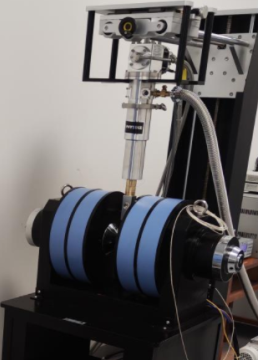

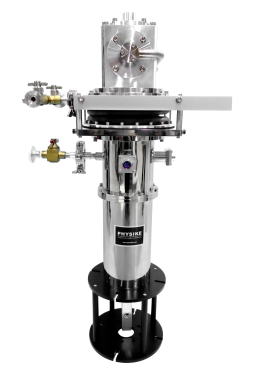

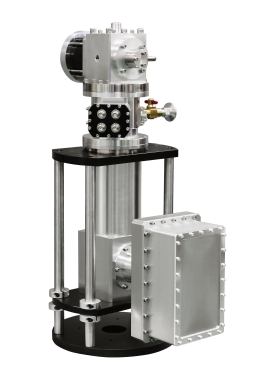

4K GM制冷機(緊湊型尾部,集成puck樣品托,與電磁鐵匹配) | 閥體分離4K脈管機，緊湊型尾部匹配電磁鐵用于磁光測試 | 柔性bellows和氦氣交換腔減震型制冷機，緊湊型設計匹配電磁鐵 |
 |  |  |

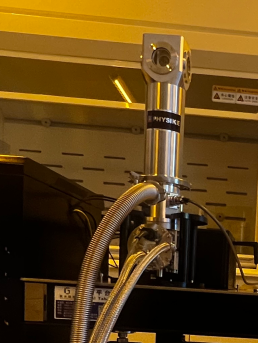

柔性bellows和氦氣交換腔減震型制冷機，帶水平延伸，用于顯微光學實驗 | 4K制冷機用于γ輻照實驗，并提供低溫電學測試樣品托 | 4K制冷機頂部帶光學窗，用于光電器件的低溫光熒光測試 |
 |  |  |

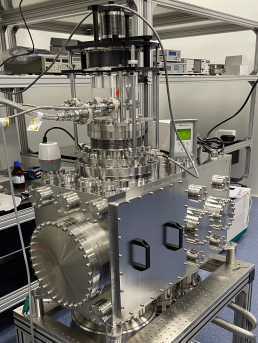

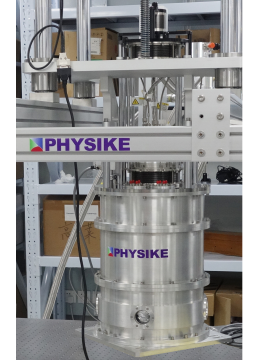

集成銦密封腔的4K制冷機，氦氣環境允許對不銹鋼對頂壓機充分冷卻 | 冷頭懸浮減震的4K制冷機，特殊設計的超高真空低溫腔，用于氡氣標樣制備 | 大樣品空間的4K制冷機(冷板直徑35cm,樣品腔高度35cm，冷頭制冷量：[email protected]) |
 |  |  |
冷頭懸浮減震的紅外低溫系統，冷板直徑尺寸：20cm，最低溫度：<2.6K，振動水平：<50nm, 提供60個SMA射頻貫穿和60根同軸電纜，并集成黑體輻射源，轉用于紅外探測器和焦平面(FPA)測試 | 大尺寸4K制冷機，冷頭制冷量：[email protected]，集成直徑30cm和40cm的雙4K冷板，安裝52路18GHz射頻線路和8路40GHz射頻線路，最低溫度小于2.5K | 高制冷量閥體分離4K脈管機，冷頭懸浮減震設計，用于冷卻級聯激光器和探測器 |
 | ||
| 柔性bellows和氦氣交換腔減震型制冷機，超高真空兼容設計，Sample mount上在4K時的制冷量超過1W。 | ||
 |  |  |

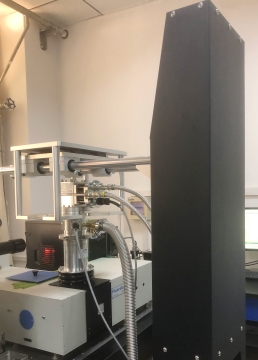

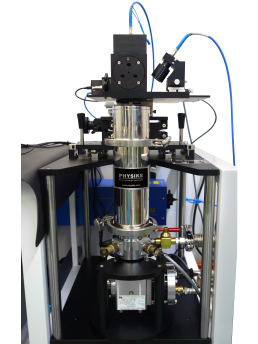

基于風冷式4K制冷機，集成銦密封腔，氦氣環境允許對金剛石對頂壓機充分冷卻，是性價比極高的低溫高壓電學測試系統 | 匹配Horiba QuantaMaster 8000熒光光譜儀的4K制冷機 | 閥體分離4K脈管機，冷頭懸浮減震，集成16路射頻電貫穿和磁屏蔽罩，用于Squid、TES等量子器件測試 |
 |  |  |
冷頭懸浮減震的4K脈管機，用于冷原子/冷分子實驗 | 匹配Horiba Fluorolog-3熒光光譜儀的4K制冷機 | 用于DLTS測試的4K制冷機,安裝四探針樣品托,高溫到500K |
干式變溫超導磁體系統（注冊商標：CryoM?）僅使用一個4K脈管制冷機或GM制冷機冷卻超導磁體和變溫插件，具有操作簡單、運行成本低和功能擴展性強等特點，是科研用戶理想的低溫強磁場實驗平臺。
干式變溫超導磁體系統
室溫孔超導磁體可集成低溫裝置、光譜儀、真空腔高溫爐、反應裝置、晶體生長設備和微波設備等，用于強場下薄膜生長、電磁輸運測試、回旋管、紅外THz、顯微磁光、STM、AFM、ESR/EPR、NMR、中子散射、X-ray等。
干式室溫孔超導磁體系統
氦循環低溫系統（注冊商標：Qcryo?）是新型多功能高效低溫設備，極其高效地將4K制冷機的冷量轉化為溫度更低的超流氦，經超絕熱柔性管線傳輸給低溫恒溫器，結合氣體處理系統，形成閉環系統，無需消耗液氦即可將遠距離的低溫恒溫器降到<1.8K的溫度。
氦循環低溫系統
